為提高 DMX512 系統通訊穩定性,減少布線因素所造成的系統不穩定或設備 損壞,安裝布線必須有所依據,請務必按此規范操作.

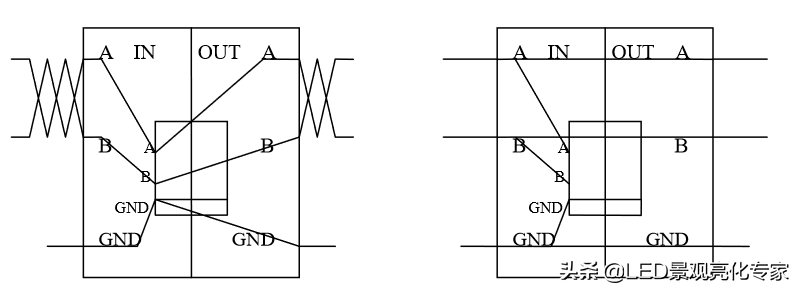

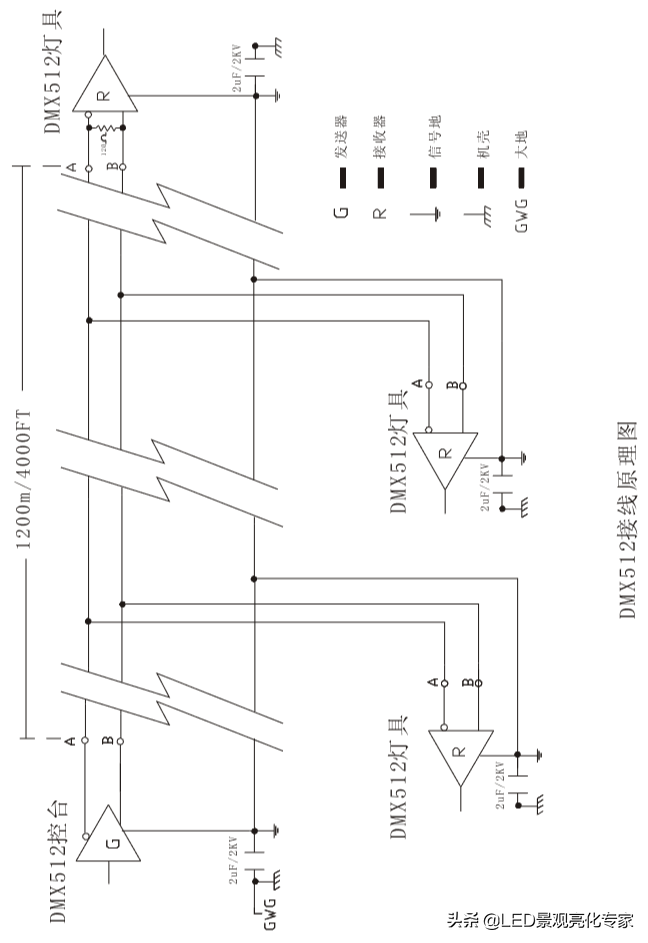

DMX512系統物理層采用EIA-485-A又稱RS-485標準作為通訊標準.具體要 求如下: 一． RS-485 通訊線要求及網絡布線: 1,必須采用國際上通行的屏蔽雙絞線或超五類網線，具體聯接方法如下: A, 屏蔽雙絞線 兩芯分別接 A(DMX+),B(DMX-)屏蔽線接到信號地,最好是在信號線纜 中增加一芯用于連接收發端的信號地，屏蔽層經電容與大地連接起來，接地 電容多為高頻電容，它提供對“系統地”至“大地”高頻干擾分量的通路，相當 于一個高通濾波器，從而抑制了由對地分布電容所造成的影響。這種接地方 式只適合于低頻系統，所用電容應具有良好的高頻特性和足夠的耐壓值，電 容量一般 2μF～10μF。 B, 超五雙絞線 藍色接 A(DMX+),藍白接 B(DMX-),DMX512 A，B 信號線必須在同一 對雙絞線上；棕色和棕白并線接一個到信號地,這樣可以減少共模電壓差。 信號地經電容與大地連接起來，接地電容多為高頻電容，它提供對“系統地” 至“大地”高頻干擾分量的通路，相當于一個高通濾波器，從而抑制了由對地 分布電容所造成的影響。這種接地方式只適合于低頻系統，所用電容應具有 良好的高頻特性和足夠的耐壓值，電容量一般 2μF～10μF。 .(如附圖) C,燈具部分 采用普通防水 4 芯信號線，生產參照各產品的生產 BOM 進行生產.總線 連接采用手拉手結構，而不能采用星形結構,總線到支線的距離要盡量短， 一般不超過 100mm.分支如果沒有燈具就要將其去掉，否則會產較強的信號 干擾.線的連接方法如圖示:
(燈具內部)正確 (燈具內部)錯誤
二, RS-485(MAX3085)最多可支持 110 個 DMX512 燈具，因此多個 DMX512 燈具構 成網絡。網絡拓撲一般采用終端匹配的總線鏈形結構，不能采用樹形或星形網 絡。在構建網絡時，應注意如下幾點：

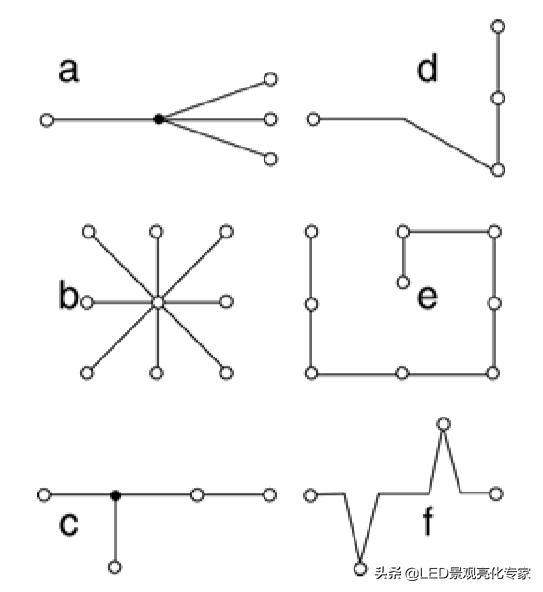

1． 采用一條雙絞線電纜作總線，將各 DMX512 燈具串接起來，從總線到每 個節點的引出線長度應盡量短，以便使引出線中的反射信號對總線信號的影響最 低。圖 8 所示為實際 應用中常見的一些錯誤連接方式（a，b，c）和正確的連接 方式（d，e，f）。a，b，c 這三種網絡連接盡管不正確，在短距離、低速率仍 可能正常工作，但 隨著通信距離的延長或通信速率的提高，其不良影響會越來 越嚴重，主要原因是信號在各支路末端反射后與原信號疊加，會造成信號質量下 降。
2．應注意總線特性阻抗的連續性，在阻抗不連續點就會發生信號的反射。 下列幾種情況易產生這種不連續性：總線的不同區段采用了不同電纜，或某一段 總線上有過多收發器緊靠在一起安裝，再者是過長的分支線引出到總線。
總之，應該提供一條單一、連續的信號通道作為總線。
3.如果在布線網絡中必須分支，或超過傳輸距離超過 1000 米時必須考慮用 DMX512 HUB 來實現. DMX512 HUB 輸入輸出完全隔離并且具有信號放大作用.通過 DMX512 HUB 級聯后可以使傳輸距達 100000 米.
三、RS-485 傳輸線上匹配
對 RS-485 總線網絡一般要使用終接電阻進行匹配。一般 100 米以內的短 距離下可以不用考慮終端匹配。
一般終端匹配采用終接電阻方法，前文已有提及， RS-485 則應在總線電纜 的開始和末端都需并接終接電阻。因 DMX512 為單向通訊，所以僅需在網絡的最
遠端并聯終端匹配電阻. 匹配電阻在 RS-485 網絡中取 120Ω。相當于電纜特性 阻抗的電阻，因為大多數雙絞線電纜特性阻抗大約在 100～120Ω。
四、RS-485 的接地問題
DMX512 系統接地是很重要的，但常常被忽視。接地處理不當往往會導致電 子系統不能穩定工作甚至危及系統安全。RS-485 傳輸網絡的接地同樣也 是很重 要的，因為接地系統不合理會影響整個網絡的穩定性，尤其是在工作環境比較惡 劣和傳輸距離較遠的情況下，對于接地的要求更為嚴格。否則接口損壞率較 高。 很多情況下, RS-485 通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、 “B”端連接起來。而忽略了信號地的連接，這種連 接方法在許多場合是能正常 工作的，但卻埋下了很大的隱患，這有下面二個原因：

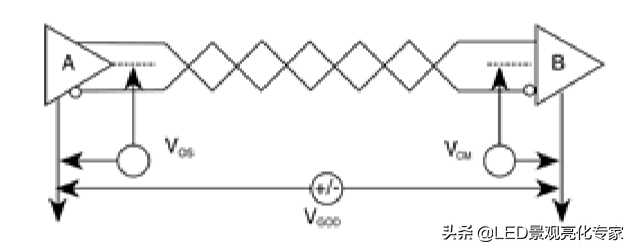

1． 共模干擾問題： RS-485 接口均采用差分方式傳輸信號方式，并不需要 相對于某個參照點來檢測信號，系統只需檢測兩線之間的 電位差就可以了。但 人們往往忽視了收發器有一定的共模電壓范圍, RS-485 收發器共模電壓范圍為 -7～+ 12V，只有滿足上述條件，整個網絡才能正常工作。當網絡線路中共模電 壓超出此范圍時就會影響通信的穩定可靠，甚至損壞接口。以圖 11 為例，當發 送驅動器 A 向接收器 B 發送數據時，發送驅動器 A 的輸出共模電壓為 VOS，由于 兩個系統具有各自獨立的接地系統，存在著地電位差 VGPD。那么，接收器輸入 端的共模 電壓VCM就會達到VCM=VOS+VGPD。RS-485標準均規定VOS≤3V，但VGPD 可能會有很大幅度（十幾伏甚至數十伏），并 可能伴有強干擾信號，致使接收 器共模輸入 VCM 超出正常范圍，并在傳輸線路上產生干擾電流，輕則影響正常通 信，重則損壞通信接口電路。
2．（EMI）問題：發送驅動器輸出信號中的共模部分需要一個返回通路， 如沒有一個低阻的返回通道（信號地），就會以輻射的形式返回源端，整個總線 就會像一個巨大的天線向外輻射電磁波。
3，消除干擾的方法:
1,采用屏蔽雙絞線并有效接地,屏蔽層接機殼，機殼接大地，收發端信號地有 直連線.
2,強電聲的地方還要考慮采用鍍鋅管屏蔽。
3,布線時遠離高壓線，更不能將高壓線和信號線捆在一起走線
4,不要和電控鎖,電梯,空調等共用一個電源（推薦采用獨立供電系統）。
5,采用線性穩壓電源或高品質的開關電源(紋波干擾小于 50mV).
五、RS-485 的網絡失效保護
Maxim 公司的 MAX3085 系列 RS-485 接口，不僅省去了外部偏置電阻，而且 解決了總線短路情況下的失效保護問題。
六、RS-485 的瞬態保護
信號接地措施，只對低頻率的共模干擾有保護作用，對于頻率很高的瞬態 干擾就無能為力了。由于傳輸線對高頻信號而言就是相當于電感，因此對于高頻 瞬態干擾，接地線實際等同于開路。這樣的瞬態干擾雖然持續時間短暫，但可能 會有成百上千伏的電壓。
實際應用環境下還是存在高頻瞬態干擾的可能。一般在切換大功率感性負 載如電機、變壓器、繼電器等或閃電過程中都會產生幅度很高的瞬態干擾，如果 不加以適當防護就會損壞 RS-485 通信接口。對于這種瞬態干擾可以采用隔離或 旁路的方法加以防護。
