本作品為首屆立創商城電子制作節優秀作品之一，經作者amao（立創社區昵稱）授權發布并標注原創，轉載請注明出處，未經允許不得用作商業用途。原文鏈接：

1、作品簡介

這款控制器主要功能是485芯片接收DMX512協議信號，通過主芯片提取、解析信號，控制單臺步進電機動作，并控制一個或多個WS2812b RGB燈珠色彩及亮度的變化。盡管單臺控制器控制水平有限，但是此控制器可以組網，上位機通過交換機及以太網把信號傳遞給單臺控制器，實現一個巨大舞臺陣面的形狀及色彩控制。

本控制器PCB實物尺寸為75mm*45mm*10mm。

2、系統構架圖

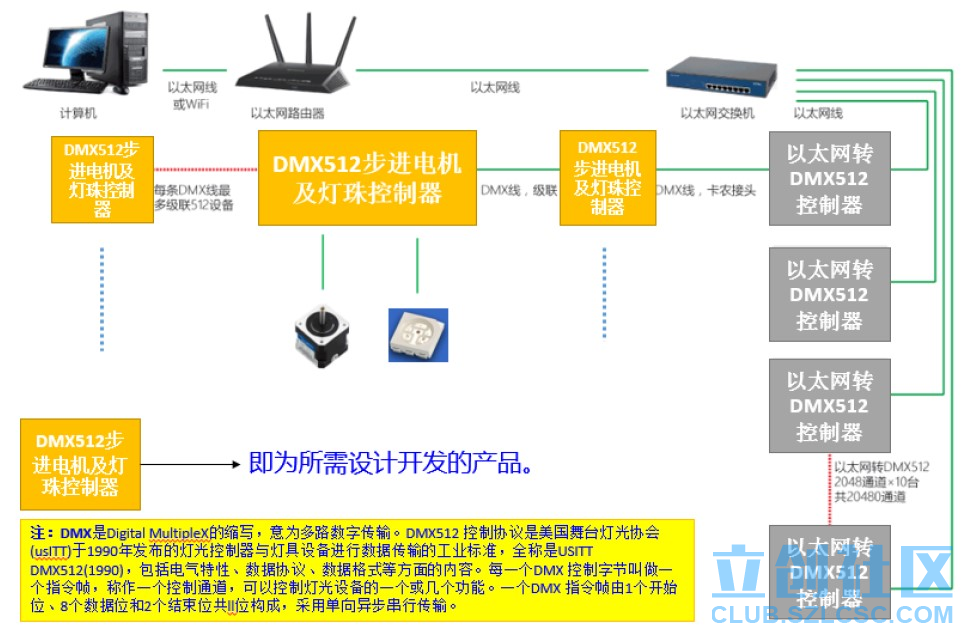

控制器整體組網方案

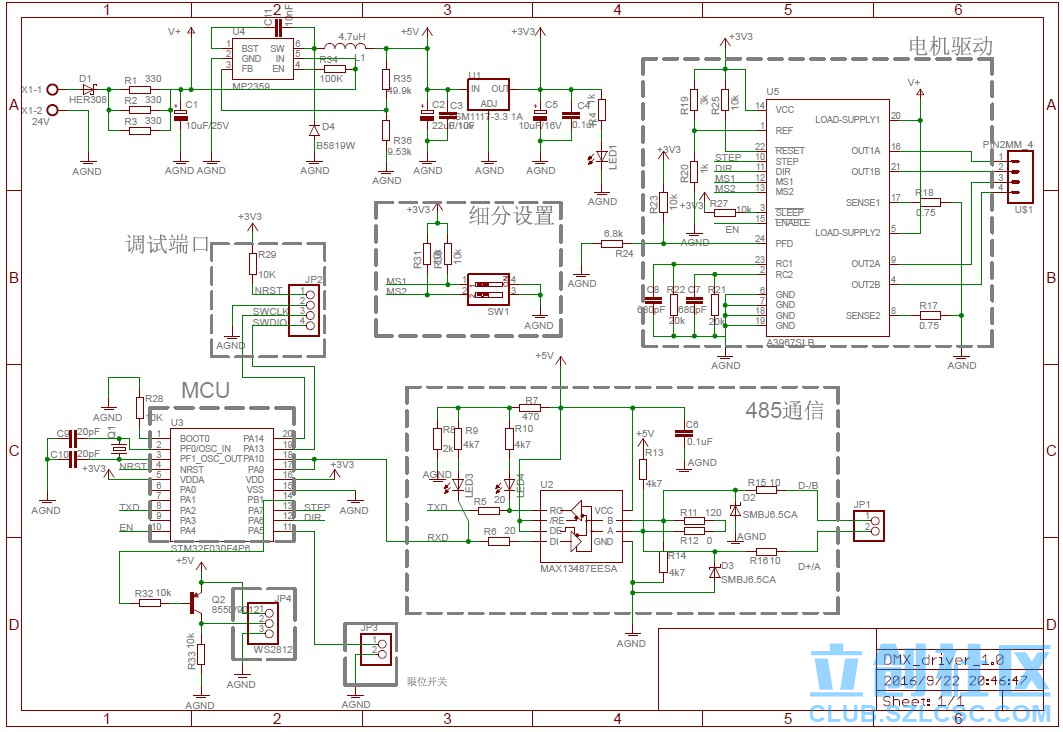

3、原理圖

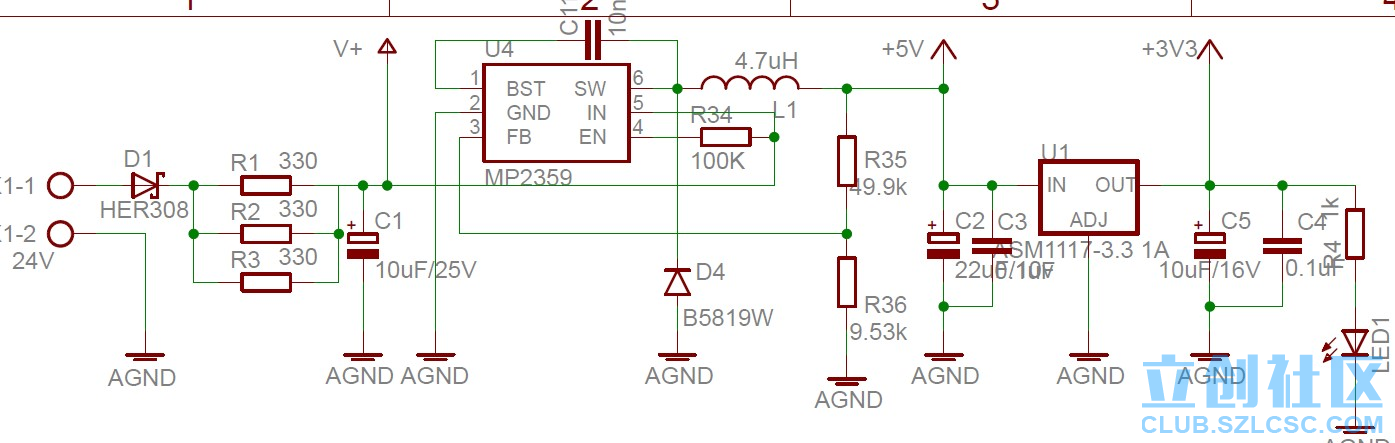

電源部分

單片機部分

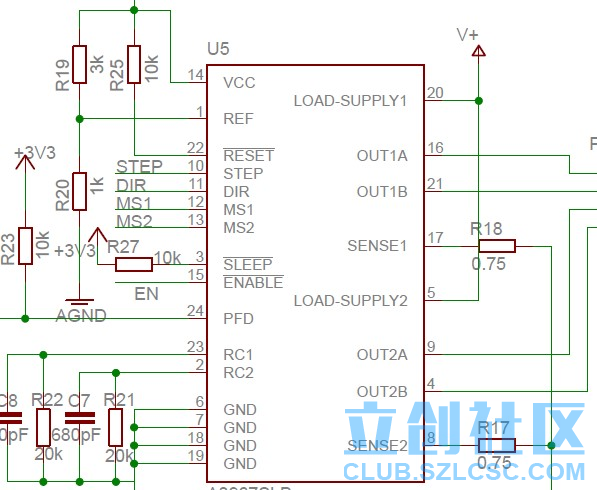

步進電機驅動部分

485通信部分

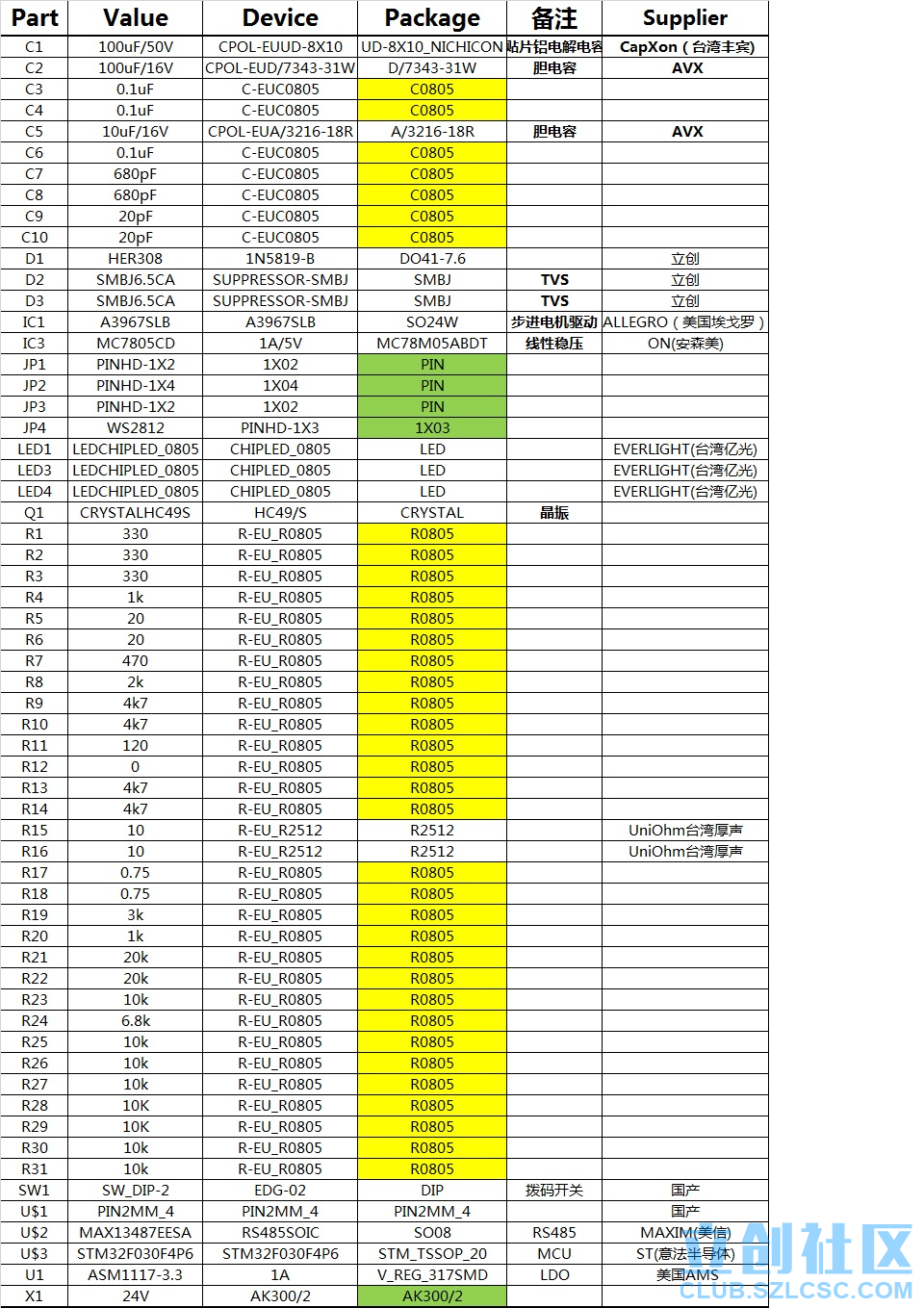

4、實物圖材料清單

5、PCB實物圖

6、作品演示

通過上位機軟件MADRIX，并通過無線模塊將信號傳輸給控制板，控制板帶動步進電機運動，控制LED亮度和色彩。由于時間有限，未能將多臺控制器一起呈現給大家。后面做好，會補給大家看。

7、總結

程序調試的時候，主要難點就是步進電機的加減速控制及LED燈的驅動。另外，自己焊接水平有限，其間燒了幾塊板子，也耽誤了開發進度。

最后，感謝立創商城能給大家提供一次這么好的機會。
