電器工作原理知識
繼電器是一種電子控制器件，它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路)，通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

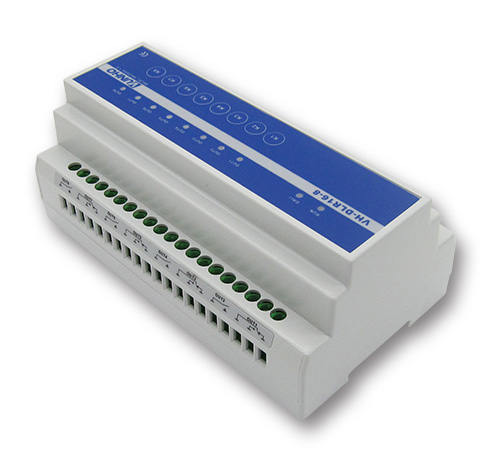

繼電器是什么?
所屬學科： 電力(一級學科) ;繼電保護與自動化(二級學科)
繼電器是一種電子控制器件，它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路)，通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
繼電器的定義：繼電器是一種當輸入量(電、磁、聲、光、熱)達到一定值時，輸出量將發生跳躍式變化的自動控制器件。

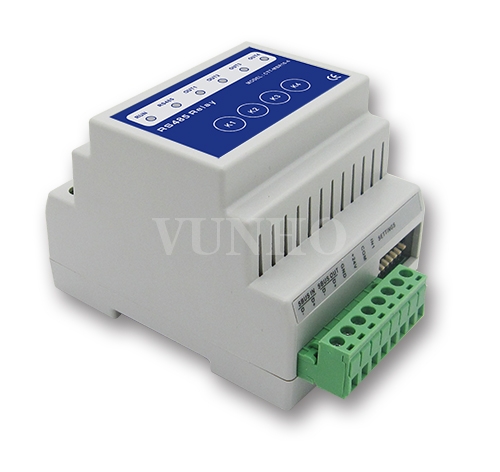

繼電器常識
繼電器是一種電子控制器件，它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路)，通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
繼電器幾種作用：
1) 擴大控制范圍。例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。
2) 放大。例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。
3) 綜合信號。例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。
4) 自動、遙控、監測。例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。
電磁繼電器的工作原理和特性
電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點(常閉觸點)吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”;處于接通狀態的靜觸點稱為“常閉觸點”。
電磁繼電器的結構和工作原理
電磁繼電器是繼電器中應用最早、最廣泛的一種繼電器。電磁繼電器一般由鐵心、電磁線圈、銜鐵、復位彈簧、觸點、支座及引腳等組成.
電磁繼電器的工作原理并不復雜，它主要是利用電磁感應原理而工作的。當線圈通以電流時，線圈便產生磁場，線圈中間的鐵心被磁化產生磁力.從而使銜鐵在電磁吸力的作用下吸向鐵心，此時銜鐵帶動支桿將板簧推開，使兩個常閉的觸點斷開。當斷開繼電器線圈的電流時，鐵心便失去磁性，銜鐵在板簧的作用下恢復初始狀態，觸點則又閉合。
觸點的形式一般分為三種:一種是繼電器線圈未通電時處于接通狀態的靜觸點，稱為常閉觸點.用字母H 表示;第二種是處于斷開狀態的靜觸點，稱為常開觸點，用字母D 表示;還有一種是一個動觸點與一個靜觸點常閉，而同時與一個靜觸點常開，形成一開一閉的轉換觸點形式.用字母I表示。常閉觸點在線圈通電時由閉合狀態斷開，所以又稱為動斷觸點，而把常開觸點稱為動合觸點轉換觸點有兩種情況，即先合后斷的轉換觸點和先斷后合的轉換觸點圖7-2 列出了觸點形式的電路。在一個繼電器中，可以具有一個或數個(組)常開點、常閉觸點和相應的轉換觸點形式。
