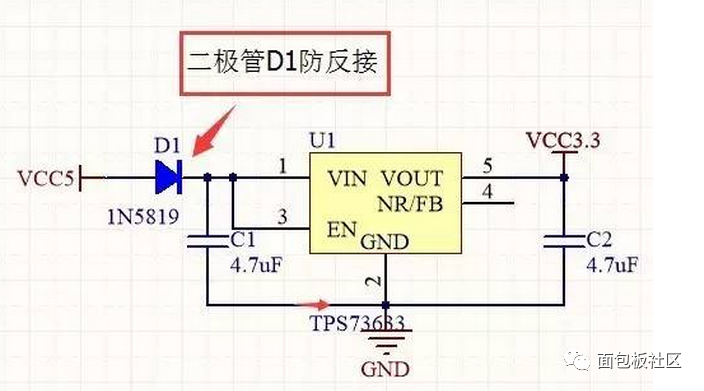

1、利用二極管的單向導電性:

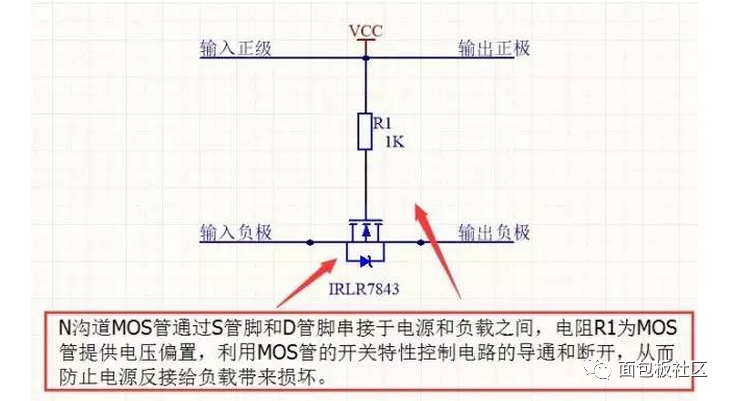

PMOS管接在電源的正極,柵極低電平導通。(NMOS管的導通電阻比PMOS的小,最好選NMOS)



作者:admin時間:2021-05-19 15:14:26 次瀏覽

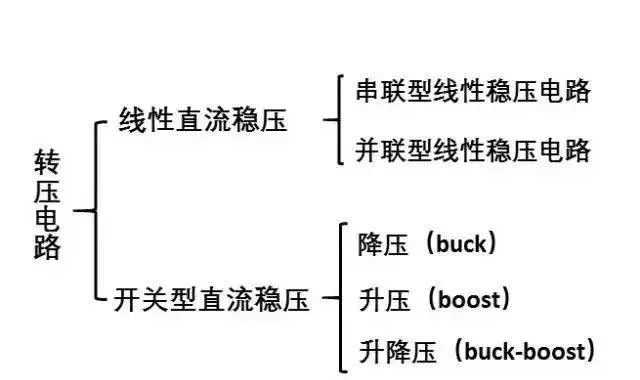

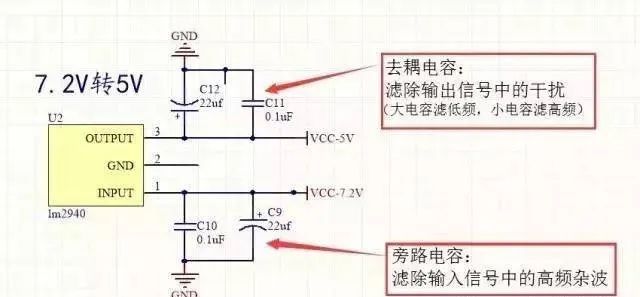

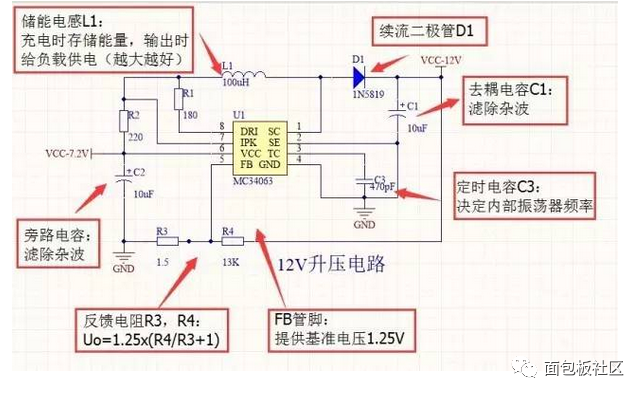

一.電源轉壓模塊 所謂電源轉壓是將輸入電壓通過轉壓電路實現升/降壓功能以供其他模塊使用,智能車制作中,輸入電池電壓為7.2V,其他模塊所需電壓如下: 最小系統板/OLED/鷹眼攝像頭3.3V、運放供電5V、舵機供電6V、驅動電路12V、CCD/編碼器5V。 下面就轉壓電路做一些相關介紹。 穩壓電路主要分為以下種類: 1、LM2940轉5V: LM2940屬串聯型線性穩壓電路(只用于降壓),此類電路
1、利用二極管的單向導電性:
